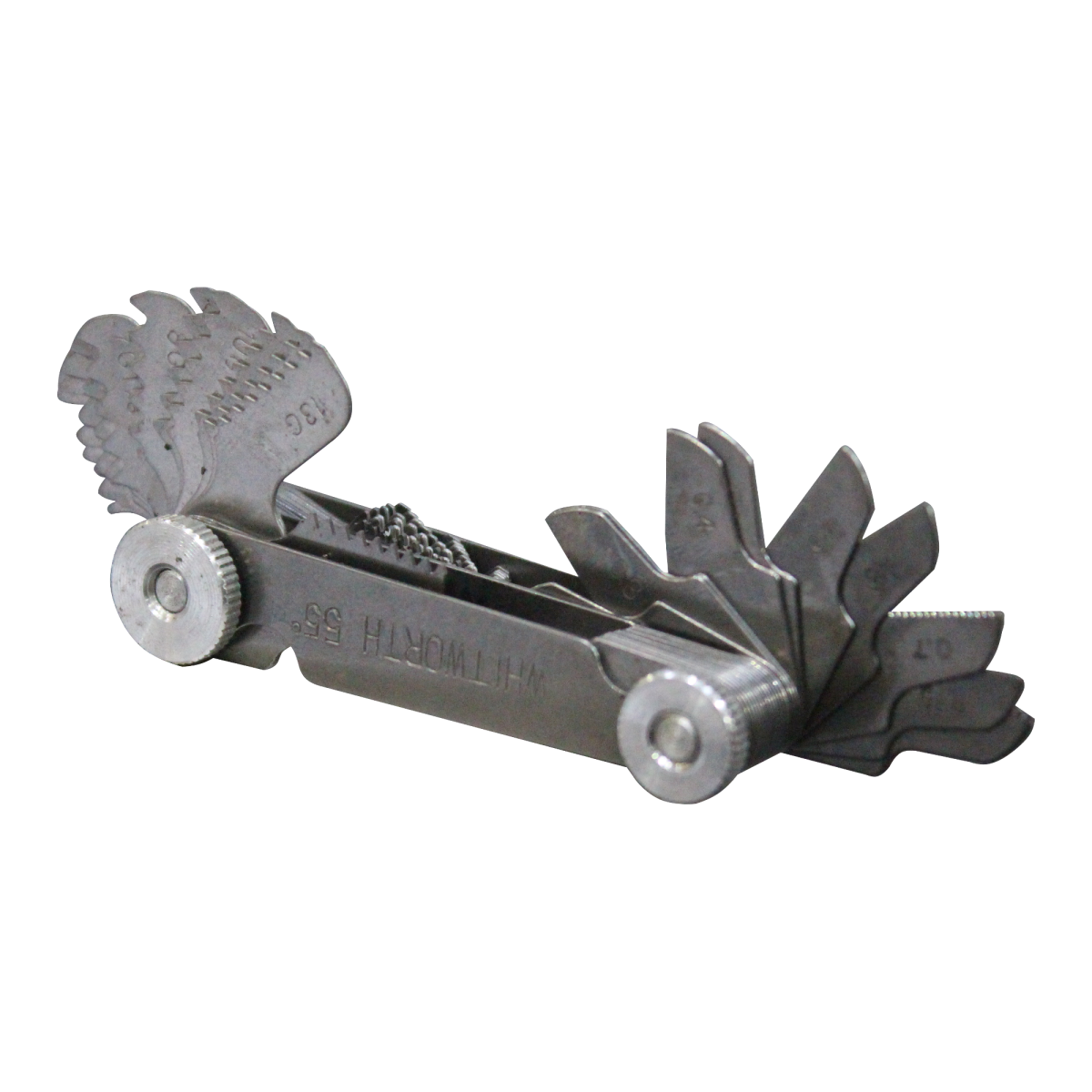

Jauge de pas de filetage métrique/Whitworth en acier 52 lames

Jauge de pas de filetage métrique/Whitworth en acier 52 lames

Une jauge de pas de filetage en tôle 52 lames, conçue pour déterminer l'angle des filetages externes et internes. Utile pour vérifier l'angle de l'outil lors de la découpe de filetage dans les tours à métaux. Les angles de l'outil de découpe de filetage sont vérifiés sur les fentes en V de la jauge.

Caractéristiques et avantages

• La jauge de pas mesure précisément les filetages internes et externes
• 52 lames
• Lames estampées individuellement avec des profils de filetage formés précisément.
• Commutateur rotatif, peut être librement ajusté.
• Jauge de filetage n° 175

Spécifications

Matériau : acier
Précision : ±0,07 mm
Longueur repliée : 66 mm
Largeur : 22 mm
Longueur dépliée : 110 mm
Largeur dépliée : 55 mm

Plage de mesure

• 0,25 - 6 mm : 0,25, 0,3, 0,35, 0,4, 0,45, 0,5, 0,6, 0,7, 0,75, 0,8, 0,9, 1, 1,25, 1,5, 1,75, 2, 2,5, 3, 3,5, 4, 4,5, 5, 5,5, 6 mm
• 4 - 62 TPI : 4, 4 1/2, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 16, 18, 19, 20, 22, 24, 25, 26, 28, 30, 32, 36, 40, 48, 60, 62 TPI
